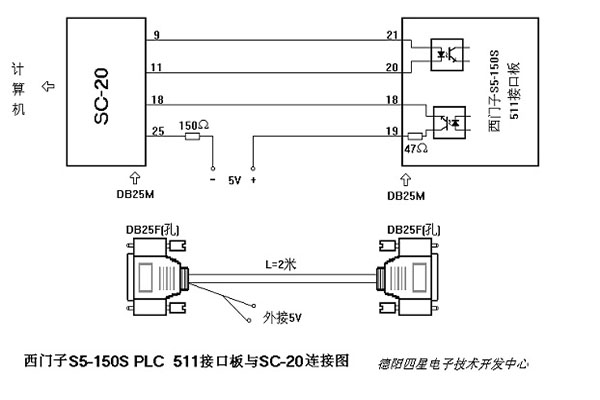

電腦與西門子S5系列PLC的通信一般使用PLC上的編程口（電流環接口，DB15F孔座），使用PC/TTY電纜，這是RS232到電流環的轉換電纜，產品號為：6ES5 734-1BD20，由于S5-150S 這類PLC的511接口板上的電流環接口為DB25M針座，需使用SC-20通用的RS232到電流環轉換器再按下圖制作一條電纜和511接口板的電流環接口相連：
需按圖中所示外接5VDC電源PLC才有電流信號輸出，關于SC-20的詳細資料請看四星電子網站上的使用說明書。
