參數分類 | 項 目 | 指 標 |
接口參數 | 接口類型 | 符合CAN標準的4芯接線端子（CANH、CANL、SG、SLD）。 |
通訊速率（波特率） | 5Kbps~1Mbps，由撥碼開關設置。 |
電纜最大傳輸距離 | 與通訊速率密切相關，見表3-2。 |
通訊指示 | 每個CAN端口具有數據接收指示燈和終端電阻指示燈。 |
接口保護 | CAN接口具有顯性超時保護和防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4kV），符合標準：ITU-TK20/21、VDE 0433，±15KV ESD（靜電）保護。 |

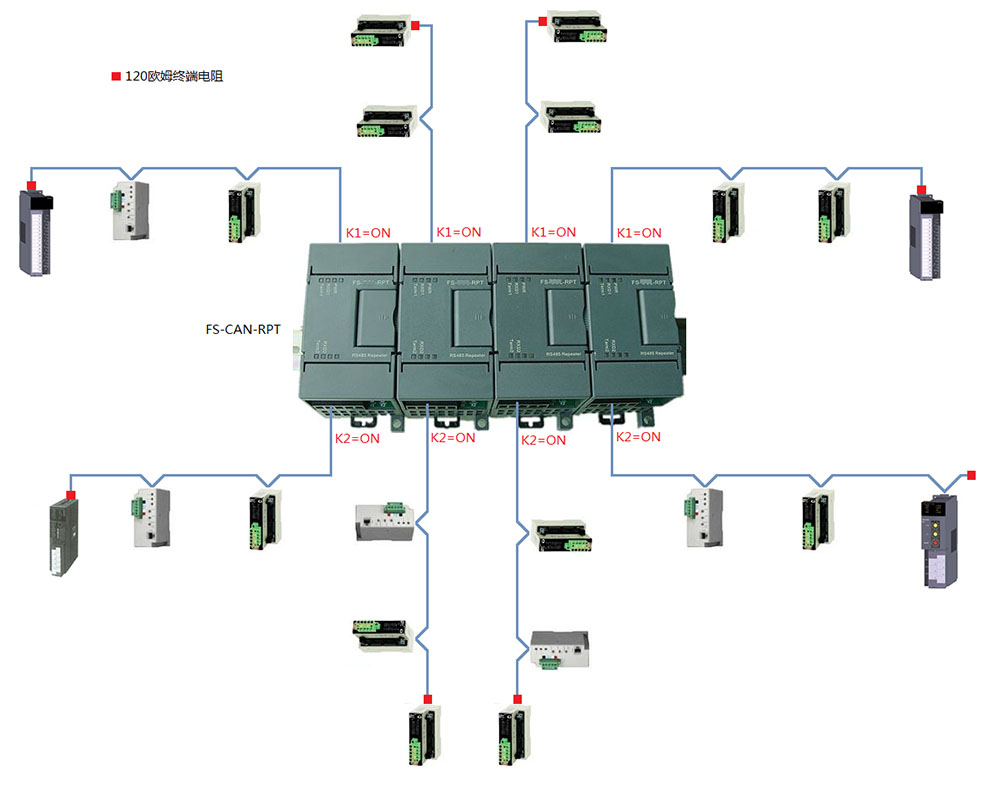

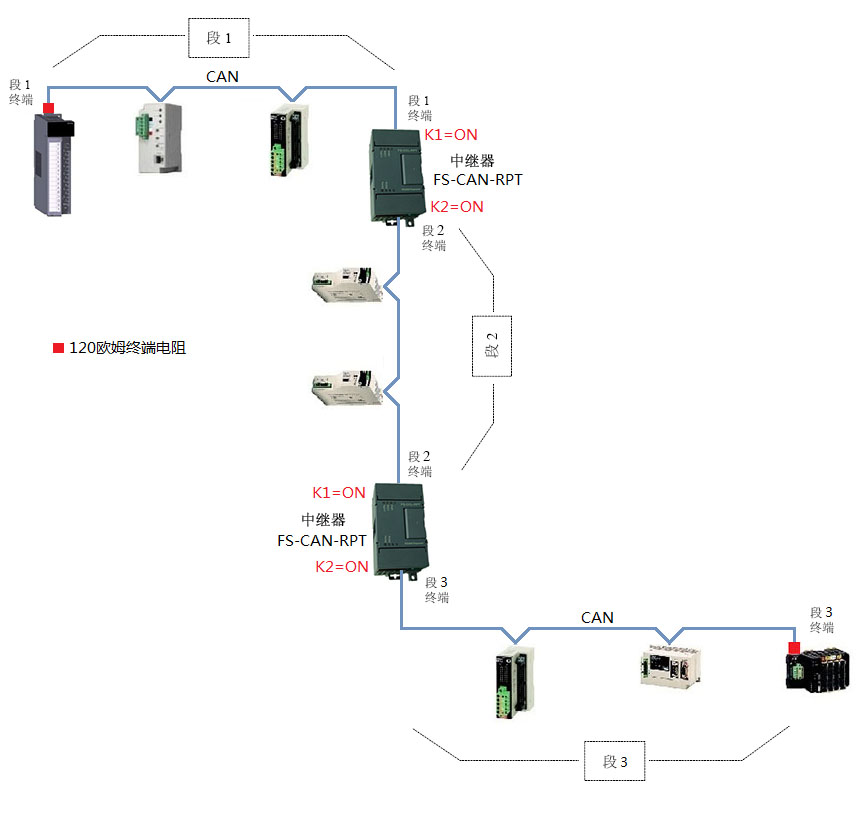

可擴展數量 | 單個使用作為中繼器，N個可組合成2N口集線器。最多可以擴展10臺FS-CAN-RPT組合成20口集線器。 |
通信電纜規格 | CAN總線專用電纜或屏蔽雙絞線，特性阻抗120歐，線間電容≤50pf/m，導體截面積≥0.5mm2，當電纜長度超過1km時，導體截面積≥1.5mm2。 |
終端電阻 | CAN口內置終端電阻，由端子旁邊的開關切換。 |
通訊協議 | 符合CAN2.0A和2.0B規范，支持DeviceNet、CANopen、SDS、NMEA2000、SAE J1939、SAE J2284等所有基于CAN接口的上層協議。 |
通用參數 | 工作電壓和功耗 | 供電電壓：9～40VDC之間任意電壓，不受電源電壓波動的影響，帶電源極性接反保護和浪涌保護，產品內部經DC/DC隔離模塊將外接電源與內部電路隔離，本產品的功耗小于1W，集線器支持冗余供電。 |
接口隔離 | 電源端口-CAN接口1-CAN接口2，三方相互隔離，隔離電壓1500VDC。 |
防護等級 | IP20 |
工作溫度 | -20℃～+75℃。 |
外形尺寸 | 80mm×46mm×63mm（長×寬×高）。 |
重量 | 120克。 |
安裝方式 | DIN35mm標準導軌安裝。 |
